四通道UHF RFID读写器RJ-R04

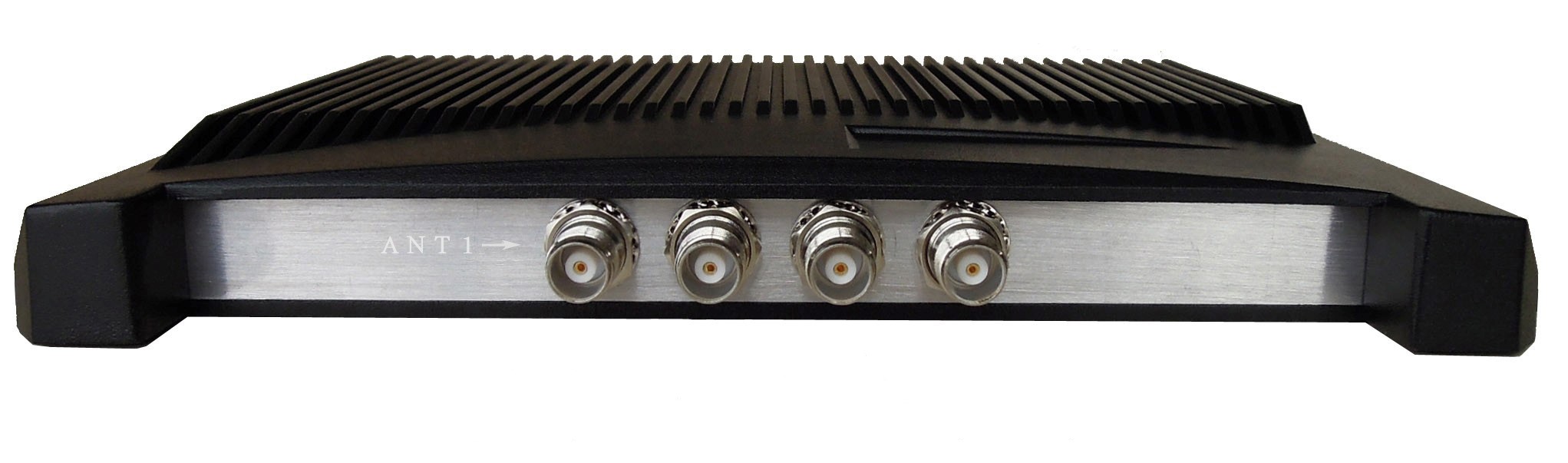

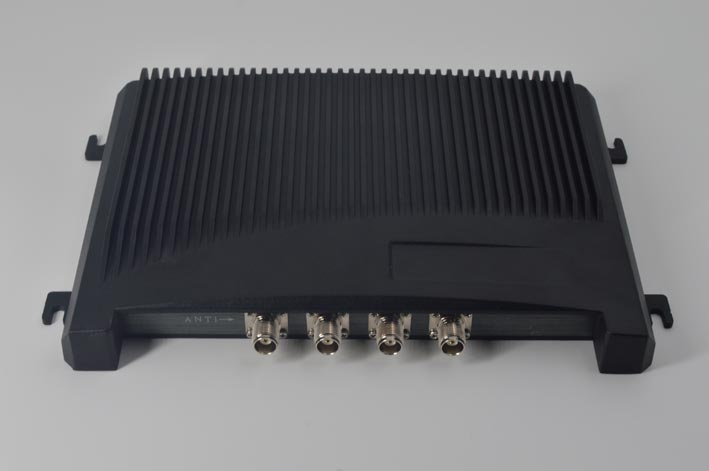

四通道UHF RFID读写器RJ-R04
表1:产品特性一览表
|
特性 |
描述 |
1 |
射频芯片采用INDY R2000 |
◆ 射频通道基于Impinj性能优异的专用UHF RFID芯片。 |
2 |
高性能多标签识别算法 |
◆ 独一无二的I-Serch多标签识别算法,提供业内最高识别效率。 |
3 |
为读取少量标签优化的算法 |
◆ 专为读取少量标签的应用设计的算法。 ◆ 超高的标签反应速度。 |
4 |
双CPU架构设计 |
◆ 主CPU负责轮询标签,副CPU负责数据管理。轮询标签和发送数据并行,互不占用对方的时间。极大的提高了整体性能。 ◆ 副CPU负责产生真正的随机数。 ◆ 副CPU负责监控系统的运行状态。 |
5 |
快速4天线轮询功能 |
◆ 高速轮询4天线。每个天线最短轮询时间约25mS。 ◆ 可单独配置各天线的轮询时间。 |
6 |
两种标签盘存模式 |
◆ 缓存模式和实时模式。 ◆ 缓存模式读到标签后先放入缓存并过滤重复数据,数据无冗余。 ◆ 实时模式读到标签后立即上传,用户可第一时间得到标签数据。 |
7 |
硬件死机监测 |
◆ 硬件监测CPU运行状态。 ◆ 24小时×365天常年运行不死机。 |
8 |
宽输入低电压设计 |
◆ 输入电压DC 12-18V。 |
9 |
低功耗设计 |
◆ 满功率输出时峰值电流最大600mA +/-10%(12V DC 输入)。 ◆ 单标签功耗低至300mA +/-10%(12V DC 输入)。 |
10 |
射频放大器状态监测 |
◆ 监测射频功率放大器的工作状态。 ◆ 确保功放不出现饱和状态。保证功放长久稳定工作。 |
11 |
实现18000-6B/C全协议功能 |
◆ 实现18000-6B协议规定的全部读写功能。 ◆ 可快速在双协议间切换,实现同时读双协议标签。 |
12 |
18000-6B大数据一次性读写 |
◆ 一次性读216字节时间<500mS。 ◆ 一次性写 216字节时间 < 3.5秒。 ◆ 任意数据长度一次性读写。 ◆ 读写稳定可靠,成功率接近100%,完美体现R2000的数据传输质量。 |
13 |
天线连接状态监测 |
◆ 判断天线连接状态。 ◆ 可保护接收机。 ◆ 可通过命令关闭。 |
14 |
优秀的工业设计 |
◆ 一次成型超薄铸铝机身,业内公认的经典造型。 |
15 |
优质的连接器系统 |
◆ 全部使用最好的名牌连接器,保证可靠连接。 |
16 |
优异的板载电源系统 |
◆ 板载8颗独立的电源。每个部件都由独立的电源供电。 ◆ 所有的电源全部具有软启动功能,确保任何时候电压稳定。 |
17 |
多点板载温度传感器 |
◆ 多点监测,精确的监控系统的运行温度。 |
18 |
双备份输出功率校正 |
◆ 保证射频输出功率精确可控。 ◆ 两个互相备份的功率校验模块。除非同时损坏,系统均可正常运行。 |
19 |
简洁高效的指令系统 |
◆ 基于串口的指令系统。 ◆ 简洁,高效,方便,快速集成。 |
20 |
杰出的散热设计 |
◆ 发热器件全部具有导热结构。 ◆ 大面积的散热片接触面。 ◆ 热耦合界面采用高热导率的固体材料,高温下不挥发。 ◆ 一次性铸铝机身散热,长期连续工作不发热。 |
表2:机械及电气参数
尺寸 |
230mm(L) x 160mm(W) x 28mm(H) |
重量 |
1.8 Kg |
机身材料 |
压铸铝合金 |
输入电压 |
DC 12V – 18V |
待机状态电流 |
<70mA |
睡眠状态电流 |
<100uA |
最大工作电流 |
600mA +/-5% @ DC 12V Input |
工作温度 |
- 20 °C - + 55 °C |
存储温度 |
- 20 °C - + 85 °C |
工作湿度 |
< 95% ( + 25 °C) |
空中接口协议 |
EPC global UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B |
工作频谱范围 |
860Mhz – 960Mhz |
工作区域支持 |
US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Mainland China Japan Korea Malaysia Taiwan |
输出功率 |
0 – 33dBm |
输出功率精度 |
+/- 1dB |
输出功率平坦度 |
+/- 0.2dB |
接收灵敏度 |
< -85 dBm |
盘存标签峰值速度 |
700张/秒 |
标签缓存区 |
1000张标签 @ 96 bit EPC |
标签RSSI |
支持 |
天线连接保护 |
支持 |
环境温度监测 |
支持 |
工作模式 |
单机/密集型 |
通讯接口 |
RS-232 或 TCP/IP |
GPIO |
2路输入光耦合 2路输出光耦合 |
115200 bps |
|
散热方式 |
空气冷却 |

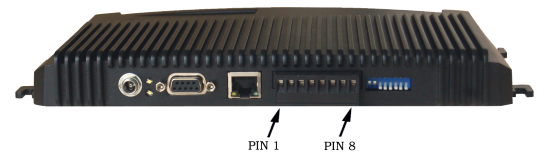

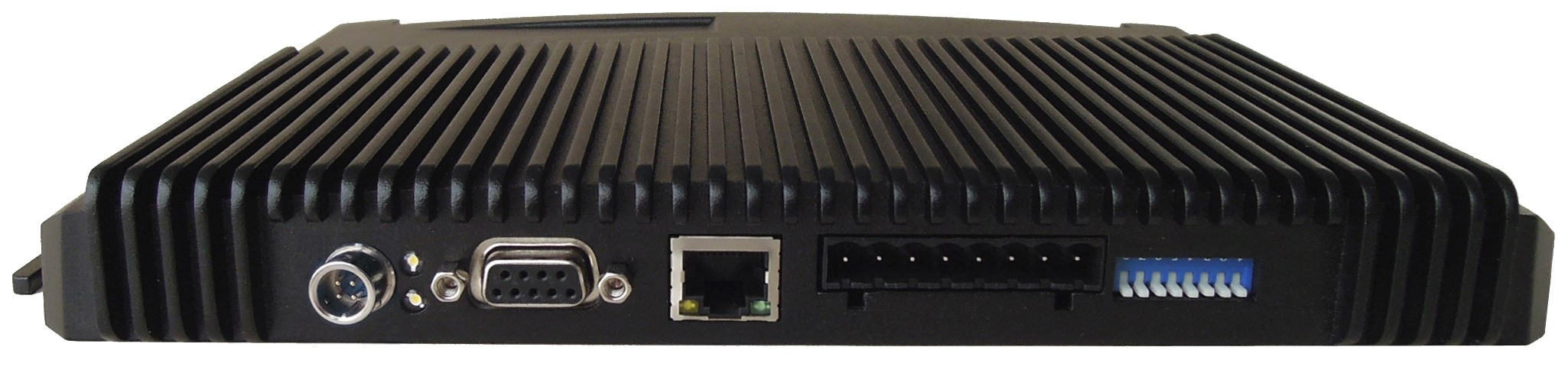

表3:接口定义一览表
![]() |
|||
PIN ID |
功能描述 |
等效电路 |
使用说明 |
PIN 1 |
GPIO 1 输入 + |
|
◆Voltage between PIN 1,2 (PIN 3,4) <=12V ◆有极性 ◆LED等效电阻470欧 ◆响应时间<= 150uS |
PIN 2 |
GPIO 1 输入 - |
||
PIN 3 |
GPIO 2 输入 + |
||
PIN 4 |
GPIO 2 输入 - |
||
PIN 5 |
GPIO 4 输出 |
|
◆Voltage between PIN 5,6 (PIN 7,8)<=12V ◆无极性 ◆导通电阻110欧 ◆响应时间<= 6mS |
PIN 6 |
GPIO 4 输出 |
||
PIN 7 |
GPIO 3 输出 |
||
PIN 8 |
GPIO 3 输出 |

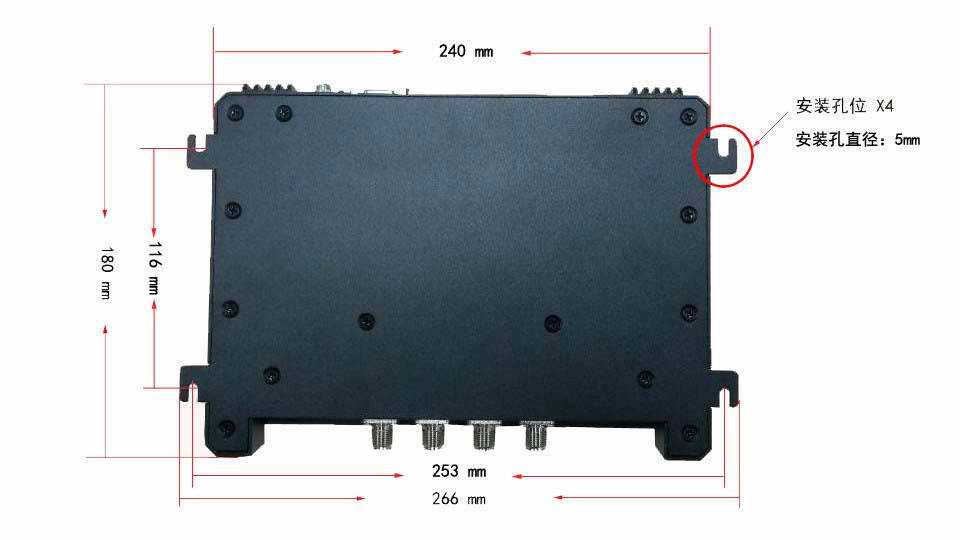

图2:RJR04 结构尺寸
一、 轮廓及孔位置

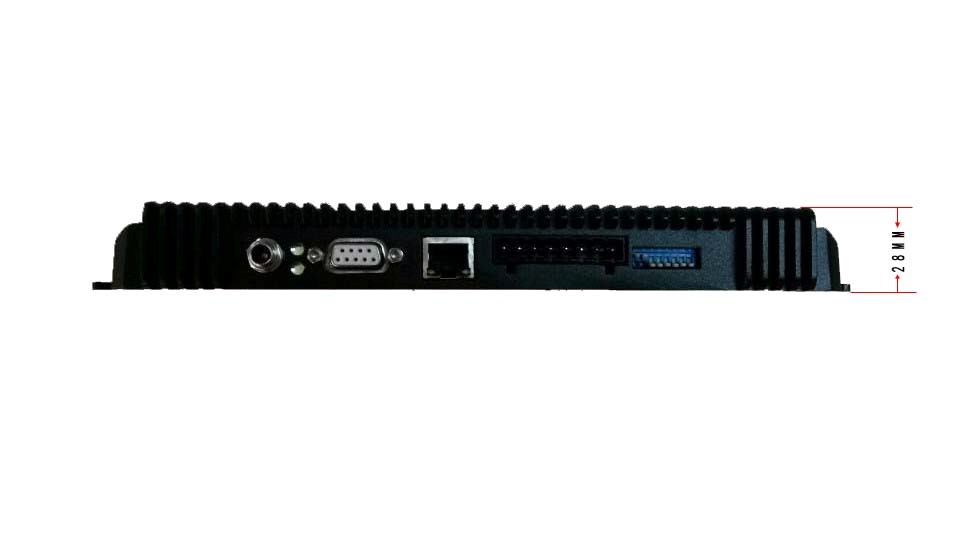

二、 整机厚度
◆ 上图尺寸若与实物有偏差则以实物为准。
