桌面式读写器RJ-R10X
桌面式读写器RJ-R10X
产品介绍
◆ RFID扫描引擎Pr9200芯片。
◆ 稳定的USB通讯，支持USB供电；可在恶劣环境下工作。
◆ 标签峰值识别速度 >50张/秒。
◆ 支持USB2.0/RS232/韦根26/韦根34。
◆ 可配置成自动读取模式。
◆ 极低功耗，室温下长期连续满负荷工作不发热。
电气参数
|
工作电压 |
DC 3.5V – 5 V。 |
|
|
待机状态电流 |
<80mA。 |
|
|
工作电流 |
180mA @ 3.5V (26 dBm Output，25°C)。 |
|
|
110mA @ 3.5V (18 dBm Output，25°C)。 |
||
|
启动时间 |
<100mS。 |
|
|
工作温度 |
- 20 °C - + 70 °C |
|
|
存储温度 |
- 20 °C - + 85 °C |
|
|
工作湿度 |
< 95% ( + 25 °C) |
|
|
空中接口协议 |
EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C |
|
|
工作频谱范围 |
902Mhz – 928Mhz |
|
|
865MHz – 868MHz (可定制) |
||
|
工作区域支持 |
US, Canada and other regions following U.S. FCC |
|
|
Europe and other regions following ETSI EN 302 208 |
||
|
Mainland China |
||
|
Japan |
||
|
Korea |
||
|
Malaysia |
||
|
Taiwan |
||
|
输出功率范围 |
18-26 dBm |
|
|
输出功率精度 |
+/- 1dB |
|
|
输出功率平坦度 |
+/- 0.2dB |
|
|
接收灵敏度 |
< -70dBm |
|
|
盘存标签峰值速度 |
> 50张/秒 |
|
|
标签缓存区 |
200张标签 @ 96 bit EPC |
|
|
标签RSSI |
支持 |
|
|
天线 |
R100 |
内置2dbi圆极化天线，读距：50cm-2m (测试9662白卡) |
|
R101 |
内置0dbi圆极化天线，读距：10cm-60cm (测试Inly Impinj E41b) |
|
|
通讯接口 |
USB 2.0 |
|
|
RS-232 |
||
|
韦根26 |
||
|
韦根34 |
||
|
通讯波特率 |
115200 bps（默认并推荐） |
|
|
38400bps |
||

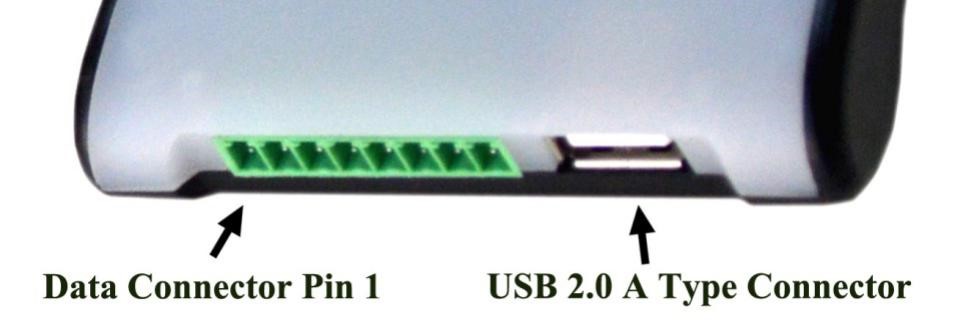

接口定义
|
|
||
|
PIN |
定义 |
说明 |
|
1 |
+ 9V |
外接 9V电源。（注意：不可同时用外接电源与USB为读写器供电） |
|
2 |
GND |
与+9V外接电源共地。 |
|
3 |
RS-232 TXD |
RS-232数据输出。 |
|
4 |
RS-232 RXD |
RS-232数据输入。 |
|
5 |
GND |
与RS-232接口共地。 |
|
6 |
GPIO3 |
GPIO3 或Wiegand Data 0。 |
|
7 |
GPIO4 |
GPIO4 或Wiegand Data 1。 |
|
8 |
GND |
与韦根数据接口共地。 |
