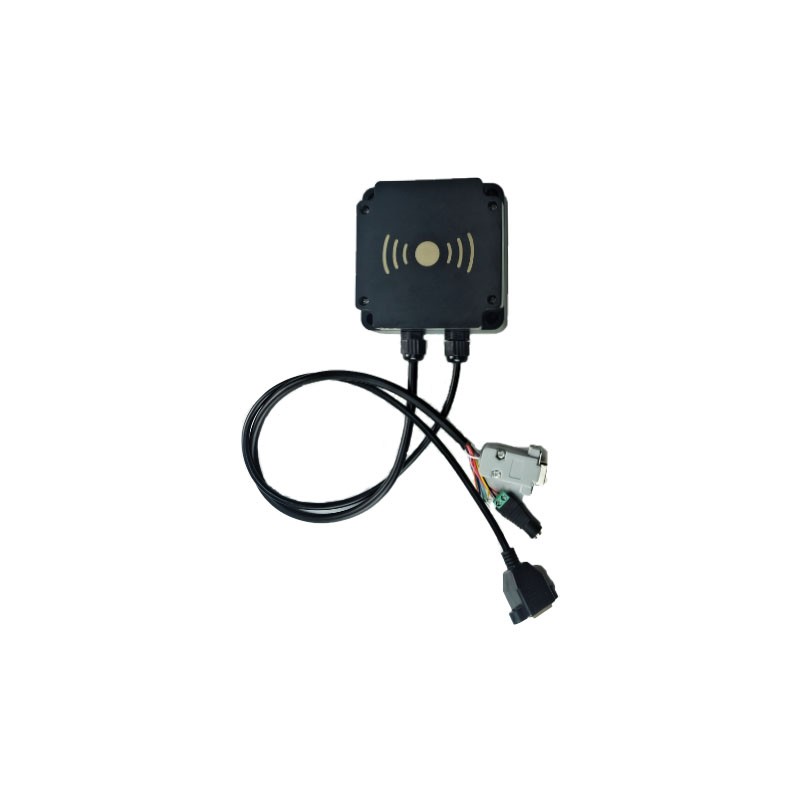

Modbus工业一体机RJ-R5400
产品介绍
RFID一体机-RJ-R5400是一款高性能的UHF频段ISO18000-6C（EPC C1G2）协议电子标签读写器，自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，主要用于工业RFID系统。
应用场景:
♦工业产品流程控制
♦烟草管理
♦考勤管理
♦AGV智能车
产品特点:
1. 自主知识产权设计；
2. 充分支持符合UHF EPC
Gen2(ISO18000-6C)协议电子标签；
3. 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)；
4. 以广谱跳频(FHSS)或定频发射方式工作；
5. 输出功率: 最大26dBm（可调）；
6. 内置3dBi圆极化陶瓷天线，读卡距离范围 0~250cm*；
7. 支持主动模式，命令模式，触发模式，密码工作模式；
8. DC12V供电，最大支持24V供电；
9. 通信接口支持RS232,RS485,触发,RJ45；
10.支持ModBus协议(仅限于RS232、RS485、RJ45接口)；
电特性:
极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
24 |
V |
|
工作温度 |
TOPR |
-20～+60 |
℃ |
|
储存温度 |
TSTR |
-40～+85 |
℃ |
规格
除特别说明，所示规格取自TA＝25℃及VCC＝+12V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
12 |
24 |
V |
|
工作电流 |
IC |
|
400 |
600 |
mA |
|
工作频率 |
FREQ |
865 |
|
928 |
MHz |
产品参数
|
类型 |
|
|
型号 |
SW5400 |
|
名称 |
UHF超高频工业读卡器 |
|
物理参数 |
|
|
外形尺寸 |
95 x 95 x 40mm |
|
重量 |
0.5Kg |
|
包装重量 |
1Kg |
|
包装尺寸 |
23*16*6cm |
|
外壳材料 |
ABS面罩，金属后盖 |
|
设备颜色 |
黑色 |
|
环境参数 |
|
|
工作温度 |
-20~+60℃ |
|
储存温度 |
-40~+85℃ |
|
工作湿度 |
5%～95% RH, Non-condensing |
|
防水等级 |
IP65 |
|
性能参数 |
|
|
工作频率 |
902~928MHz,860~868MHz(软件可调) |
|
天线规格 |
3dBi圆极化陶瓷天线 |
|
输出功率 |
0 - 26dBm |
|
读卡距离* |
0-250cm *有效距离与协议格式、外接天线、电子标签及工作环境有关 |
|
写卡距离* |
0-100cm *有效距离与协议格式、外接天线、电子标签及工作环境有关 |
|
读卡速度 |
200次/1秒 |
|
读写卡类型 |
ISO18000-6C（EPC Gen2） |
|
读卡提示 |
蜂鸣器 |
|
工作电压 |
DC +9 - 24V, 6W |
|
工作模式 |
主动模式, 命令模式, 触发模式, 密码模式 |
|
通信接口 |
RS232,RS485,触发,RJ45网口(定制) |
|
网络 |
RJ45 支持 TCP 客户端/服务器端, Modbus, DNS, DHCP. HTTP 协议(定制), MQTT(定制), LLRP(定制) |
|
SDK开发包 |
|
|
SDK开发包 |
支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android等语言.
|
|
颜色 |
描述 |
|
红 |
电源正极 (DC 9V – 24V) |
|
黑 |
GND地线 |
|
白 |
RS232 TXD |
|
紫 |
RS232 RXD |
|
棕 |
GND地 |
|
黄 |
保留 |
|
绿 |
保留 |
|
灰 |
保留 |
|
品红 |
RS485 A+ |
|
橙 |
RS485 B- |
|
淡绿 |
触发输入+（TTL level） |
|
蓝 |
触发输入-（TTL level） |
